1 ResNet

1.1 Why

当模型层数增加到某种程度，模型的效果将会不升反降,发生退化。
不是过拟合：训练误差也大
不是梯度消失/爆炸：BN基本解决了这个问题
问题：堆加新的层后，这些层很难做到恒等映射，由于非线性激活。

1.2 解读

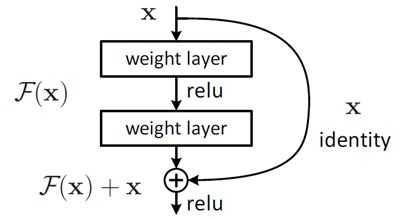

把网络设计为H(x) = F(x) + x，即直接把恒等映射作为网络的一部分。就可以把问题转化为学习一个残差函数F(x) = H(x) - x. 只要F(x)=0，就构成了一个恒等映射H(x) = x。 而且，拟合残差至少比拟合恒等映射容易得多。

用数学语言描述，假设Residual Block的输入为 ，则输出 等于：


其中 是我们学习的目标，即输出输入的残差 。以上图为例，残差部分是中间有一个Relu激活的双层权重，即：


其中 指代Relu，而 指代两层权重。

顺带一提，这里一个Block中必须至少含有两个层，否则就会出现很滑稽的情况：

显然这样加了和没加差不多……

1.3 结构

结构参考

ResNet是仿照VGG-19，只不过改变具体最小单元。

1.3.1 可能最小结构

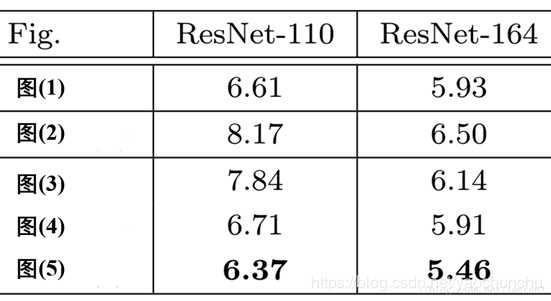

1 是原文中采用， 5 是改进版

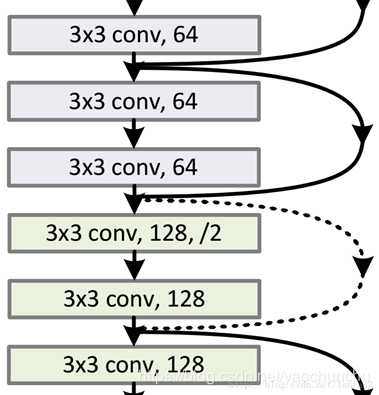

1.3.2 维度不同问题

维度不一致体现在两个层面：

• 空间上不一致
• 深度上不一致

空间上不一致很简单，只需要在跳接的部分给输入x加上一个线性映射 ,即：


而对于深度上的不一致，则有两种解决办法，一种是在跳接过程中加一个1*1的卷积层进行升维，另一种则是直接简单粗暴地补零。事实证明两种方法都行得通。

1.3.3 实际18/34/50/101/152细节

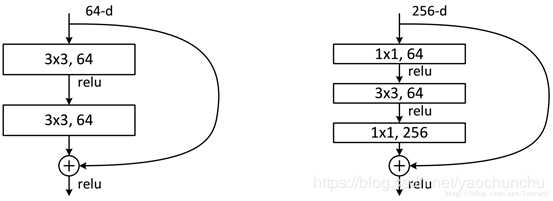

这两种结构分别针对ResNet34（左图）和ResNet50/101/152（右图），一般称整个结构为一个”building block“。其中右图又称为”bottleneck design”，目的一目了然，就是为了降低参数的数目。看右图，输入是一个3×3×256的特征，第一个步骤用64个1x1的卷积把256维channel降到64维，然后在最后通过1x1卷积恢复到256个channel，整体上用的参数数目：1x1x256x64 + 3x3x64x64 + 1x1x64x256 = 69632，而不使用bottleneck的话参考左图，输入假设是3x3x256，第一步经过256个卷积核3×3×256，第二部再经过256个卷积核3×3×256。所以参数数目: 3x3x256x256x2 = 1179648，差了16.94倍。

1.4 代码解读

总体结构

def inference(hypes, images, train=True, num_classes=1000, num_blocks=[3, 4, 6, 3], # defaults to 50-layer network preprocess=True, bottleneck=True): # if preprocess is True, input should be RGB [0,1], otherwise BGR with mean # subtracted layers = hypes[‘arch‘][‘layers‘] if layers == 50: num_blocks = [3, 4, 6, 3] elif layers == 101: num_blocks = [3, 4, 23, 3] elif layers == 152: num_blocks = [3, 8, 36, 3] else: assert() # 减均值，调顺序 if preprocess: x = _imagenet_preprocess(images) is_training = tf.convert_to_tensor(train, dtype=‘bool‘, name=‘is_training‘) logits = {} with tf.variable_scope(‘scale1‘): x = _conv(x, 64, ksize=7, stride=2) x = _bn(x, is_training, hypes) x = _relu(x) scale1 = x with tf.variable_scope(‘scale2‘): x = _max_pool(x, ksize=3, stride=2) x = stack(x, num_blocks[0], 64, bottleneck, is_training, stride=1, hypes=hypes) scale2 = x with tf.variable_scope(‘scale3‘): x = stack(x, num_blocks[1], 128, bottleneck, is_training, stride=2, hypes=hypes) scale3 = x with tf.variable_scope(‘scale4‘): x = stack(x, num_blocks[2], 256, bottleneck, is_training, stride=2, hypes=hypes) scale4 = x with tf.variable_scope(‘scale5‘): x = stack(x, num_blocks[3], 512, bottleneck, is_training, stride=2, hypes=hypes) scale5 = x logits[‘deep_feat‘] = scale5 logits[‘early_feat‘] = scale3 if train: restore = tf.global_variables() hypes[‘init_function‘] = _initalize_variables hypes[‘restore‘] = restore return logits

每一个尺度scale下

def stack(x, num_blocks, filters_internal, bottleneck, is_training, stride, hypes): for n in range(num_blocks): s = stride if n == 0 else 1 with tf.variable_scope(‘block%d‘ % (n + 1)): x = block(x, filters_internal, bottleneck=bottleneck, is_training=is_training, stride=s, hypes=hypes) return x

具体到每个残差单元

def block(x, filters_internal, is_training, stride, bottleneck, hypes): filters_in = x.get_shape()[-1] # Note: filters_out isn‘t how many filters are outputed. # That is the case when bottleneck=False but when bottleneck is # True, filters_internal*4 filters are outputted. filters_internal # is how many filters # the 3x3 convs output internally. if bottleneck: filters_out = 4 * filters_internal else: filters_out = filters_internal shortcut = x # branch 1 if bottleneck: with tf.variable_scope(‘a‘): x = _conv(x, filters_internal, ksize=1, stride=stride) x = _bn(x, is_training, hypes) x = _relu(x) with tf.variable_scope(‘b‘): x = _conv(x, filters_internal, ksize=3, stride=1) x = _bn(x, is_training, hypes) x = _relu(x) with tf.variable_scope(‘c‘): x = _conv(x, filters_out, ksize=1, stride=1) x = _bn(x, is_training, hypes) else: with tf.variable_scope(‘A‘): x = _conv(x, filters_internal, ksize=3, stride=stride) x = _bn(x, is_training, hypes) x = _relu(x) with tf.variable_scope(‘B‘): x = _conv(x, filters_out, ksize=3, stride=1) x = _bn(x, is_training, hypes) with tf.variable_scope(‘shortcut‘): if filters_out != filters_in or stride != 1: shortcut = _conv(shortcut, filters_out, ksize=1, stride=stride) shortcut = _bn(shortcut, is_training, hypes) return _relu(x + shortcut)

2 预处理相关技巧

2.1 去均值

2.1.1 Define

R G B 每通道减去均值 （R_mean,G_mean,B_mean，均值为总样本统计得到的。

2.1.2 Why

从主成分分析（PCA）入手解释
可以移除图像的平均亮度值。很多情况下我们对图像的照度并不感兴趣，而更多地关注其内容，比如在对象识别任务中，图像的整体明亮程度并不会影响图像中存在的是什么物体。

从反向传播计算入手
如果输入层 x 1 很大，在反向传播时候传递到输入层的梯度就会变得很大。

(1) ? E ? w 11 ( 2 ) = x 1 δ 1

如果梯度非常大，学习率就必须非常小（否则会跳过local minimum），因此，学习率（学习率初始值）的选择需要参考输入层的数值，不如直接将数据归一化，这样学习率就不必再根据数据范围作调整。

2.1.2 How

值得一提自然界图像平均RGB为120左右。理论上RGB是统计训练集的，本着测试集与其分开规则。然而由于Imagenet图片海量，可以直接用其统计的RGB。

IMAGENET_MEAN_BGR = [103.062623801, 115.902882574, 123.151630838, ]def _imagenet_preprocess(rgb): """Changes RGB [0,1] valued image to BGR [0,255] with mean subtracted.""" red, green, blue = tf.split( axis=3, num_or_size_splits=3, value=rgb * 255.0) bgr = tf.concat(axis=3, values=[blue, green, red]) bgr -= IMAGENET_MEAN_BGR return bgr

3 网络中相关技巧

3.1 Batch Normalization（BN） 批归一化/规范化

Batch Normalization原理与实战
深度学习中 Batch Normalization为什么效果好？

3.1.1 原理，Why

一方面，当底层网络中参数发生微弱变化时，由于每一层中的线性变换与非线性激活映射，这些微弱变化随着网络层数的加深而被放大（类似蝴蝶效应）；另一方面，参数的变化导致每一层的输入分布会发生改变，进而上层的网络需要不停地去适应这些分布变化，使得我们的模型训练变得困难。上述这一现象叫做Internal Covariate Shift。

当使用PCA白化时，可以使输入特征分布具有相同的均值与方差（均值为0，方差为1）
但计算成本高，且改变了每一层分布，丢失原始表达能力

BN的改进：
1、单独对每个特征进行normalizaiton就可以了，让每个特征都有均值为0，方差为1的分布。
2、再加个线性变换操作，让这些数据再能够尽可能恢复本身的表达能力。
