常用的布局实现方式：线性布局，框架布局，表格布局，相对布局，绝对布局

1，线性布局

（1）线性布局是一种很重要的布局，也是经常用到的一种布局

（2）在线性布局中，所有的元素都按照水平竖直的顺序在界面上排序

　　　　如果水平排序，则每行包含一个界面元素

　　　　如果垂直排序，则每列只包含一个元素

技术分享图片

（3）线性布局常用的常用属性：

　　　　android：orientation=“vertical”（该属性决定了他的子控件的布局方式）】

　　　　android：gravity=“center”（该属性决定了他的子类的xy位置）

　　　　　　常用到的几个属性值：

　　　　　　　　center_vertical:垂直（y轴）居中）

　　　　　　　　center_horizontal:水平（x轴）居中

　　　　　　　　centrer：水平垂直都居中

　　　　　　　　right：子类控件位于当前布局的右边

　　　　　　　　left:子类控件位于当前布局的左边

　　　　　　　　bottom：子类控件位于当前布局的下面

（4）代码操作过程

　　1）首先为了能完整的体验创建线性布局的过程，首先删除自动建立的res/layout/main.xml文件，然后建立用于显示垂直排列的线性布局的XML文件

　　2）右键--->xml--->LayoutXML File打开新文件建立向导

　　3）文件名为：main_vertical.xml

　　4）保存位置为res/layout

　　5)双击建立的

关键代码：

横向：

 android:orientation="horizontal"

纵向：

android:orientation="vertical"

完整代码：

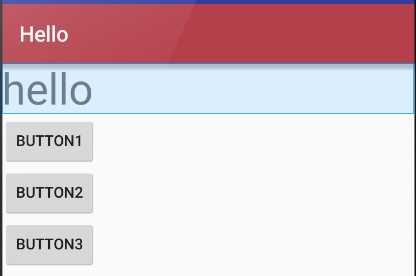

（1）纵向布局

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="vertical" android:layout_width="match_parent" android:layout_height="match_parent" android:stretchColumns="*" android:id="@+id/Tablelayout01"><TextView android:id="@+id/tv" android:layout_width="match_parent" android:layout_height="wrap_content" android:textSize="40dp" android:text="hello"/> <Button android:id="@+id/btn" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="button1" /> <Button android:id="@+id/btn3" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="button2" /> <Button android:id="@+id/btn2" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_x="150dp" android:layout_y="120dp" android:text="button3" /></LinearLayout>

技术分享图片

（2）横向布局

完整代码

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="horizontal" android:layout_width="match_parent" android:layout_height="match_parent" android:stretchColumns="*" android:id="@+id/Tablelayout01"><TextView android:id="@+id/tv" android:layout_width="wrap_content" android:layout_height="wrap_content" android:textSize="40dp" android:text="hello"/> <Button android:id="@+id/btn" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="button1" /> <Button android:id="@+id/btn3" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="button2" /> <Button android:id="@+id/btn2" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_x="150dp" android:layout_y="120dp" android:text="button3" /></LinearLayout>

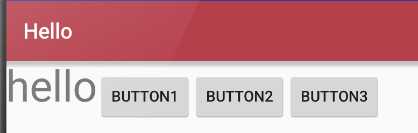

效果：

技术分享图片

2，框架布局

http://www.cnblogs.com/excellencesy/p/9051441.html

3，表格布局

（1）表格布局也是一种常用的界面布局，它将屏幕划分网络，通过指定行和列可以将界面元素添加到网格中

　　1）网格的边界对用户是不可见的

　　2）表格布局还支持嵌套，可以将另一个表格布局放置在前一个表格布局的网格中，也可以在表格不居中添加其他的界面布局，例如：线性布局，相对布局等等

（2）表格布局的注意事项

　　1）向界面中添加一个表格布局，无需修改布局的属性值。其中，id属性为TableLayout01.layout Width 和Layout height属性都是wrap_content

　　2)向TableLayout中添加一个表格布局，无需修改布局的属相值。其中为

　A隐藏从0 开始的索引列：

android:collapseColumns="0,1"

技术分享图片

　B收缩从零开始的索引列：

android:shrinkColumns="0,2,1"

技术分享图片

　C拉伸从另开始的索引列：

android:stretchColumns="0"

技术分享图片

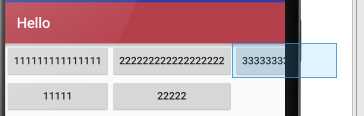

（3）实例

技术分享图片

<?xml version="1.0" encoding="utf-8"?><TableLayout xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="vertical" android:layout_width="match_parent" android:layout_height="match_parent" android:stretchColumns="*" android:id="@+id/Tablelayout01"> <TextView android:id="@+id/tv" android:text="90" android:textSize="40dp" android:gravity="right" android:layout_width="match_parent" android:layout_height="50dp"/> <TableRow android:id="@+id/tableroe01" android:layout_width="wrap_content" android:layout_height="wrap_content"> <Button android:id="@+id/bt1" android:text="1" android:layout_width="wrap_content" android:layout_height="wrap_content"/> <Button android:id="@+id/bt2" android:text="2" android:layout_width="wrap_content" android:layout_height="wrap_content"/> <Button android:id="@+id/bt3" android:text="3" android:layout_width="wrap_content" android:layout_height="wrap_content"/> <Button android:id="@+id/bt4" android:text="+" android:layout_width="wrap_content" android:layout_height="wrap_content"/> </TableRow> <TableRow android:id="@+id/tablerow02" android:layout_height="wrap_content" android:layout_width="wrap_content"> <Button android:id="@+id/bt31" android:text="4" android:layout_width="wrap_content" android:layout_height="wrap_content"/> <Button android:id="@+id/bt32" android:text="5" android:layout_width="wrap_content" android:layout_height="wrap_content"/> <Button android:id="@+id/bt33" android:text="6" android:layout_width="wrap_content" android:layout_height="wrap_content"/> <Button android:id="@+id/bt34" android:text="-" android:layout_width="wrap_content" android:layout_height="wrap_content"/> </TableRow> <TableRow android:id="@+id/tablerow03" android:layout_height="wrap_content" android:layout_width="wrap_content"> <Button android:id="@+id/bt41" android:text="7" android:layout_width="wrap_content" android:layout_height="wrap_content"/> <Button android:id="@+id/bt42" android:text="8" android:layout_width="wrap_content" android:layout_height="wrap_content"/> <Button android:id="@+id/bt43" android:text="9" android:layout_width="wrap_content" android:layout_height="wrap_content"/> <Button android:id="@+id/bt44" android:text="*" android:layout_width="wrap_content" android:layout_height="wrap_content"/> </TableRow> <TableRow android:id="@+id/tablerow04" android:layout_height="wrap_content" android:layout_width="wrap_content"> <Button android:id="@+id/bt21" android:text="+" android:layout_width="wrap_content" android:layout_height="wrap_content"/> <Button android:id="@+id/bt22" android:text="-" android:layout_width="wrap_content" android:layout_height="wrap_content"/> <Button android:id="@+id/bt23" android:text="*" android:layout_width="wrap_content" android:layout_height="wrap_content"/> <Button android:id="@+id/bt24" android:text="/" android:layout_width="wrap_content" android:layout_height="wrap_content"/> </TableRow> <TableRow android:id="@+id/tablerow05" android:layout_height="wrap_content" android:layout_width="match_parent"> <Button android:id="@+id/bt51" android:text="center" android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_span="4" /> </TableRow></TableLayout>

技术分享图片

4，相对布局

（1）相对布局是一种非常灵活的布局方式，能够通过指定界面元素与其他元素的相对位置关系，确定所有元素的布局位置

（2）能够最大程度保证在各种屏幕类型的手机上正确的显示界面布局

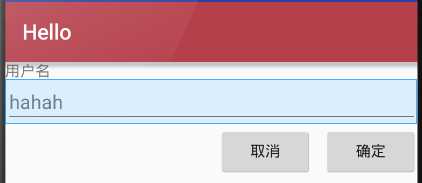

（3）相对布局示例说明

　　　　1）添加TextView控件（“用户名”），相对布局会将TextView控件放置在屏幕的最上方

　　　　2）然后添加TextView控件，并声明该控件的位置在TextView控件的下面，相对布局会根据TextView的位置确定EditText控件的位置

　　　　3）之后添加的第一个Button控件，声明在EditText控件的下方，且在福控件的最右边

　　　　4）最后，添加第二个Button控件，声明该控件处于相同的水平位置

关键代码解读：

设置在哪个组件的下面：

android:layout_below="@id/label"

设置在相对布局组件的最右侧：

android:layout_alignParentRight="true"

设置距离左边的组件的距离：

android:layout_marginLeft="10dip"

设置左边的组件是哪个：

android:layout_toLeftOf="@id/cancel"

设置在距离上面组件的距离：

android:layout_alignTop="@id/cancel“

完整代码：

<?xml version="1.0" encoding="utf-8"?><RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="vertical" android:layout_width="match_parent" android:layout_height="match_parent" android:stretchColumns="*" android:id="@+id/Tablelayout01"><TextView android:id="@+id/tv" android:layout_width="match_parent" android:layout_height="wrap_content" android:text="用户名"/> <EditText android:id="@+id/et" android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_below="@id/tv" android:hint="hahah"/> <Button android:id="@+id/btn" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_alignParentRight="true" android:layout_below="@id/et" android:layout_marginLeft="10dip" android:text="确定" /> <Button android:id="@+id/btn2" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_toLeftOf="@id/btn" android:layout_alignTop="@id/btn" android:text="取消" /></RelativeLayout>

5，绝对布局

（1）绝对布局能通过指定界面元素的坐标位置，来确定用户界面的整体布局

（2）绝对布局是一种不推荐使用的界面布局，因为通过X轴和Y轴确定界面元素的位置后，android紫铜不能根据不同的屏幕对界面元素的位置进行调整，降低了界面布局对不同的类型和尺寸屏幕的适应能力

（3）每一个界面控件都必须指定坐标（X，Y）,例如“确认”按钮的坐标是（40,120），“取消”按钮的坐标是（120,120）。坐标原点（0,0），在屏幕的左上角

关键代码解读：

android:layout_x="40dp"android:layout_y="120dp"

完整代码：

<?xml version="1.0" encoding="utf-8"?><AbsoluteLayout xmlns:android="http://schemas.android.com/apk/res/android" android:orientation="vertical" android:layout_width="match_parent" android:layout_height="match_parent" android:stretchColumns="*" android:id="@+id/Tablelayout01"><TextView android:id="@+id/tv" android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_x="40dp" android:layout_y="40dp" android:text="用户名："/> <EditText android:id="@+id/et" android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_x="40dp" android:layout_y="60dp" android:hint="hahah"/> <Button android:id="@+id/btn" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_x="40dp" android:layout_y="120dp" android:text="确定" /> <Button android:id="@+id/btn2" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_x="150dp" android:layout_y="120dp" android:text="取消" /></AbsoluteLayout>
