数据字典

　　数据字典是数据库中数据的描述，也称为元数据。是数据的数据

　　数据字典建立于需求分析阶段，在设计过程中不断完善

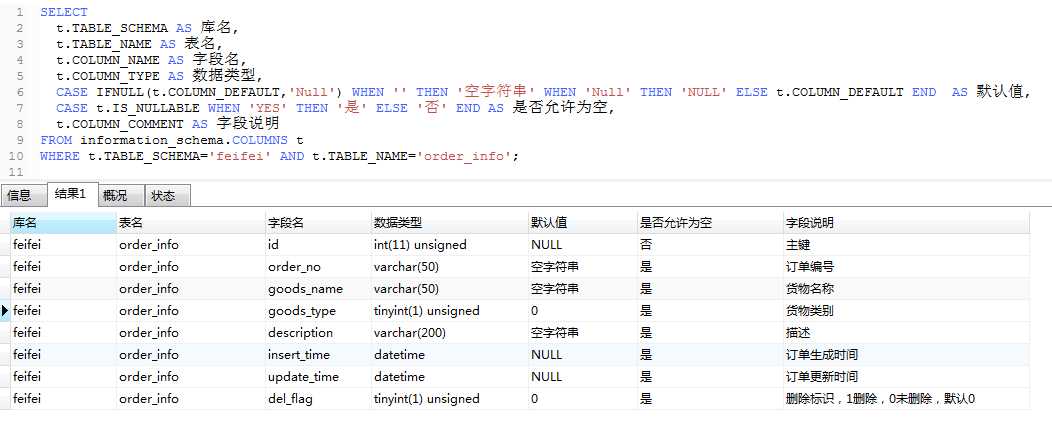

　　这里的数据字典并不是指DBMS里的数据字典，DBMS中的数据（库）字典是DBMS在执行SQL语句时自动生成的

数据字典各部分的描述 ①数据项：数据流图中数据块的数据结构中的数据项说明 　数据项是不可再分的数据单位。对数据项的描述通常包括以下内容： 　数据项描述={数据项名，数据项含义说明，别名，数据类型，长度，取值范围，取值含义，与其他数据项的逻辑关系} 　其中“取值范围”、“与其他数据项的逻辑关系”定义了数据的完整性约束条件，是设计数据检验功能的依据。 　若干个数据项可以组成一个数据结构。 ②数据结构：数据流图中数据块的数据结构说明 　数据结构反映了数据之间的组合关系。一个数据结构可以由若干个数据项组成，也可以由若干个数据结构组成，或由若干个数据项和数据结构混合组成。对数据结构的描述通常包括以下内容： 　数据结构描述={数据结构名，含义说明，组成:{数据项或数据结构}} ③数据流：数据流图中流线的说明 　数据流是数据结构在系统内传输的路径。对数据流的描述通常包括以下内容： 　数据流描述={数据流名，说明，数据流来源，数据流去向，
　　组成:{数据结构}，平均流量，高峰期流量} 　其中“数据流来源”是说明该数据流来自哪个过程，即数据的来源。“数据流去向”是说明该数据流将到哪个过程去，即数据的去向。“平均流量”是指在单位时间（每天、每周、每月等）里的传输次数。“高峰期流量”则是指在高峰时期的数据流量。 ④数据存储：数据流图中数据块的存储特性说明 　数据存储是数据结构停留或保存的地方，也是数据流的来源和去向之一。对数据存储的描述通常包括以下内容： 　数据存储描述={数据存储名，说明，编号，流入的数据流，流出的数据流，
　　组成:{数据结构}，数据量，存取方式} 　其中“数据量”是指每次存取多少数据，每天（或每小时、每周等）存取几次等信息。“存取方法”包括是批处理，还是联机处理；是检索还是更新；是顺序检索还是随机检索等。 　另外“流入的数据流”要指出其来源，“流出的数据流”要指出其去向。 ⑤处理过程：数据流图中功能块的说明 　数据字典中只需要描述处理过程的说明性信息，通常包括以下内容： 　处理过程描述={处理过程名，说明，输入:{数据流}，输出:{数据流}，



E-R图

　　实体：用矩形表示

　　属性：椭圆表示，用无向边和实体连接

　　联系：菱形，用无向边与实体连接并写明联系类型（1:1,1：N，N：M），联系也可以具有属性
