【Android高级】Android系统以及Activity启动解说

云博小周宇4 Mins Read

一、Android系统启动

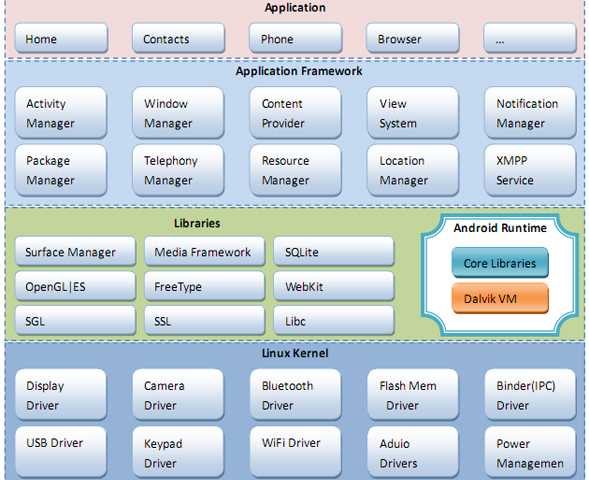

Android框架架构图：（来自网上。我认为这张图看起来非常清晰）

　　技术分享

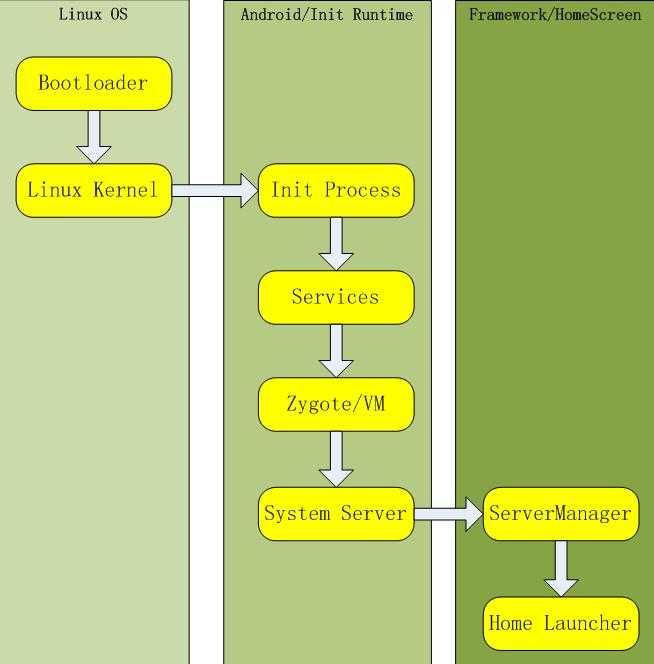

Linux内核启动之后就到Android Init进程，进而启动Android相关的服务和应用。启动的步骤例如以下图所看到的：（图片来自网上，后面有地址）



Android系统整个步骤例如以下：

技术分享

（一） Init进程的启动

　　init进程，它是一个由内核启动的用户级进程。

内核自行启动（已经被加载内存，開始执行，并已初始化全部的设备驱动程序和数据结构等）之后。就通过启动一个用户级程序init的方式，完毕引导进程。init始终是第一个进程。

   　启动过程就是代码init.c中main函数运行过程：system\core\init\init.c

      在函数中运行了：目录建立。挂载，rc文件解析，属性设置。启动服务，运行动作，socket监听……

（二） ServiceManager启动

       在.rc脚本文件里zygote的描写叙述：

复制代码
service servicemanager /system/bin/servicemanager 　　class core 　　user system 　　group system 　　critical 　　onrestart restart zygote 　　onrestart restart media 　　onrestart restart surfaceflinger 　　onrestart restart drm
复制代码



       ServiceManager用来管理系统中全部的binder service，无论是本地的c++实现的还是java语言实现的都须要

这个进程来统一管理。最基本的管理就是，注冊加入服务，获取服务。

全部的Service使用前都必须先在servicemanager中进行注冊。

　　do_find_service( )

　　do_add_service( )

　　svcmgr_handler( )

　　代码位置：frameworks\base\cmds\servicemanager\Service_manager.c

（三） Zygote进程的启动

　　Zygote这个进程是很重要的一个进程，Zygote进程的建立是真正的Android执行空间，初始化建立的Service都是Navtive service.

（1） 在.rc脚本文件里zygote的描写叙述：

复制代码
service zygote /system/bin/app_process -Xzygote /system/bin --zygote --start-system-server 　　class main 　　socket zygote stream 666 　　onrestart write /sys/android_power/request_state wake 　　onrestart write /sys/power/state on 　　onrestart restart media 　　onrestart restart netd 參数：--zygote --start-system-server
复制代码



代码位置：frameworks/base/cmds/app_process/app_main.cpp

       上面的參数在这里就会用上。决定是否要启动和启动那些进程。

复制代码
int main( ){ AppRuntime runtime; if (zygote) { runtime.start("com.android.internal.os.ZygoteInit", startSystemServer ?
 "start-system-server" : ""); } } class AppRuntime : public AndroidRuntime{}；
复制代码



（2） 接着到了AndroidRuntime类中：

frameworks\base\core\jni\AndroidRuntime.cpp

复制代码
void start(const char* className, const char* options){ // start the virtual machine Java在虚拟机中执行的 JNIEnv* env; if (startVm(&mJavaVM, &env) != 0) { return; } //向刚刚新建的虚拟机注冊JNI本地接口 if (startReg(env) < 0) { return; } 　　　　// jni 调用 java 方法，获取相应类的静态main方法 　　　　jmethodID startMeth = env->GetStaticMethodID(startClass, 　　"main","([Ljava/lang/String;)V"); // jni调用 java方法。调用到ZygoteInit类的main函数  jclass startClass = env->FindClass(className); env->CallStaticVoidMethod(startClass, startMeth, strArray); }
复制代码



　　到了ZygoteInit.java中的静态main函数中，从C++ ——》JAVA



（3）ZygoteInit

       真正Zygote进程:

              frameworks\base\core\java\com\android\internal\os\ZygoteInit.java

复制代码
public static void main(String argv[]) { //Registers a server socket for zygote command connections registerZygoteSocket(); //Loads and initializes commonly used classes and //used resources that can be shared across processes preload(); // Do an initial gc to clean up after startup gc(); if (argv[1].equals("start-system-server")) { startSystemServer(); }
 /** * Runs the zygote process‘s select loop. Accepts new connections as * they happen, and reads commands from connections one spawn-request‘s * worth at a time. */ runSelectLoopMode(); //loop中 /** * Close and clean up zygote sockets. Called on shutdown and on the * child‘s exit path. */ closeServerSocket(); }
复制代码

       Zygote就建立好了，利用Socket通讯，接收请求，Fork应用程序进程，进入Zygote进程服务框架中。

（四） SystemServer启动

（五） Home界面启动

二、Activity启动

近期学习Android相关知识，感觉只了解Activity几个生命周期函数基本上没有不论什么意义的。

于是想深入了解一下Activity究竟是怎么一回事怎么执行来的；里面的东东真是叫个庞大；

如今仅仅能简单的了解其框架性的概念和流程；

一 Activity概念

　　Android的核心不是Application而是Activity，至少在我们开发的时候是这种。

　　Activity就是被用来进行与用户交互和用来与android内部特性交互的组件，

在应用程序中用到的全部activity都须要在manifest.xml文件里进行注冊。

那么Activity又是如何一种组件，怎么样进行显示交互的，一个activity实例是如何被管理和执行起来的。activity生命周期又是怎么一回事。

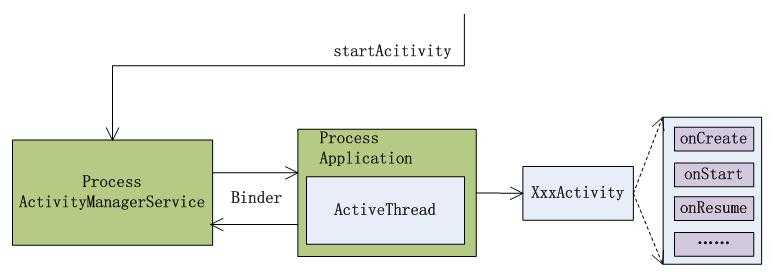

二 Activity框架和管理结构

Activity管理的核心是AcitivityManagerService，是一个独立的进程。

ActiveThread是每个应用程序所在进程的主线程。循环的消息处理；

ActiveThread与AcitivityManagerService的通信是属于进程间通信，使用binder机制；





　　　　技术分享





三 Activity启动过程

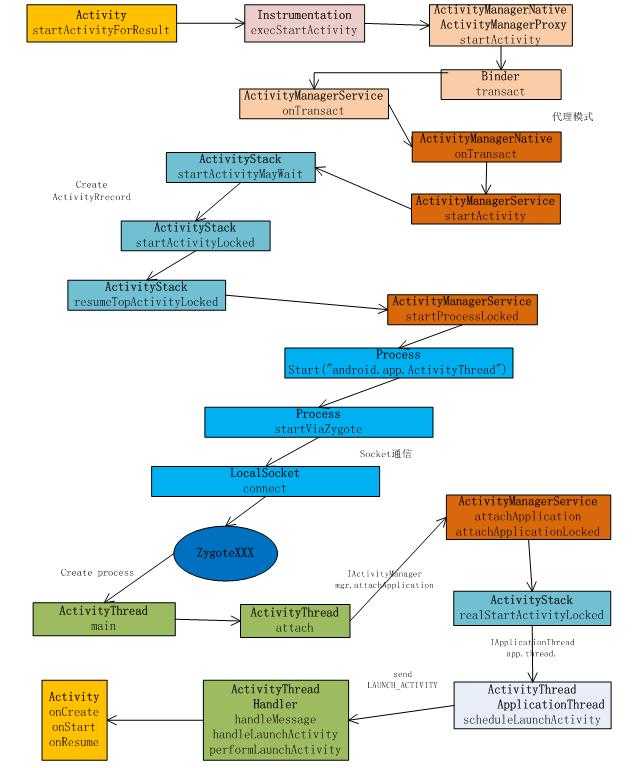

以启动一个应用程序startActivity为例看一下代码运行的大概流程：



　　　　技术分享



可将其分为6个过程：

1 使用代理模式启动到ActivityManagerService中运行；

2 创建ActivityRecord到mHistory记录中。

3 通过socket通信到Zgote相关类创建process；

4 通过ApplicatonThread与ActivityManagerService建立通信；

5 ActivityManagerService通知ActiveThread启行。动Activity的创建；

6 ActivityThread创建Activity增加到mActivities中并開始调度Activity执

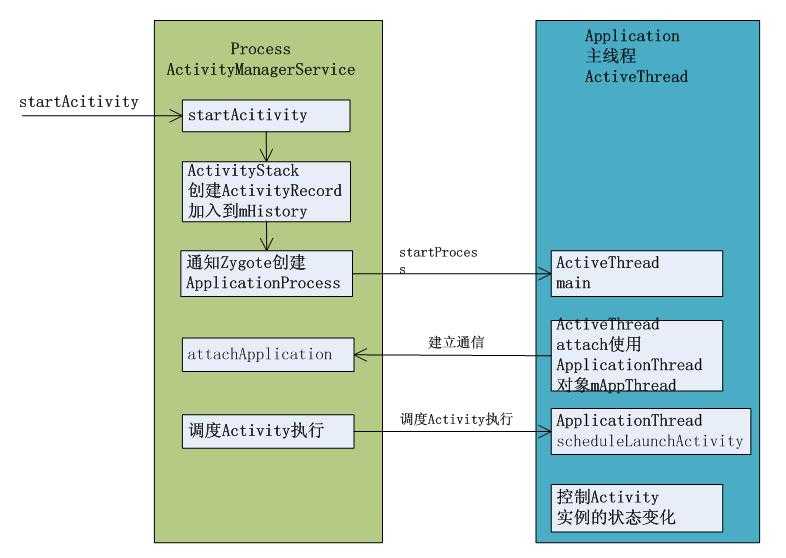

请看下图：

　　

　　　　　　　　　　技术分享



并非全部启动一个Activity都是这种过程：一个应用程序中全部Activity仅仅有一个ActivityThread属于一个Process；

         ActivityStack并非每次都须要创建一个Stack来管理Activities；

以下看看adnroid系统中四个重要概念：

Application：由多个相关的松散的与用户进行交互Activity组成，通常被打包成apk后缀文件里；

Activities：应用程序的主要组成部分。是应用程序的核心；

ActivityStack：将应用程序中打开的Activity保存在历史栈中，依照栈的先进后出的原则；Start Activity时入栈，返回时出栈。

Task：将一系列相关的Activity组合。完毕某个应用程序完整操作。无论activity属于哪个Application的。

比如：写信息—调用—文件管理，都属于一个Task，但属于两个Application。
